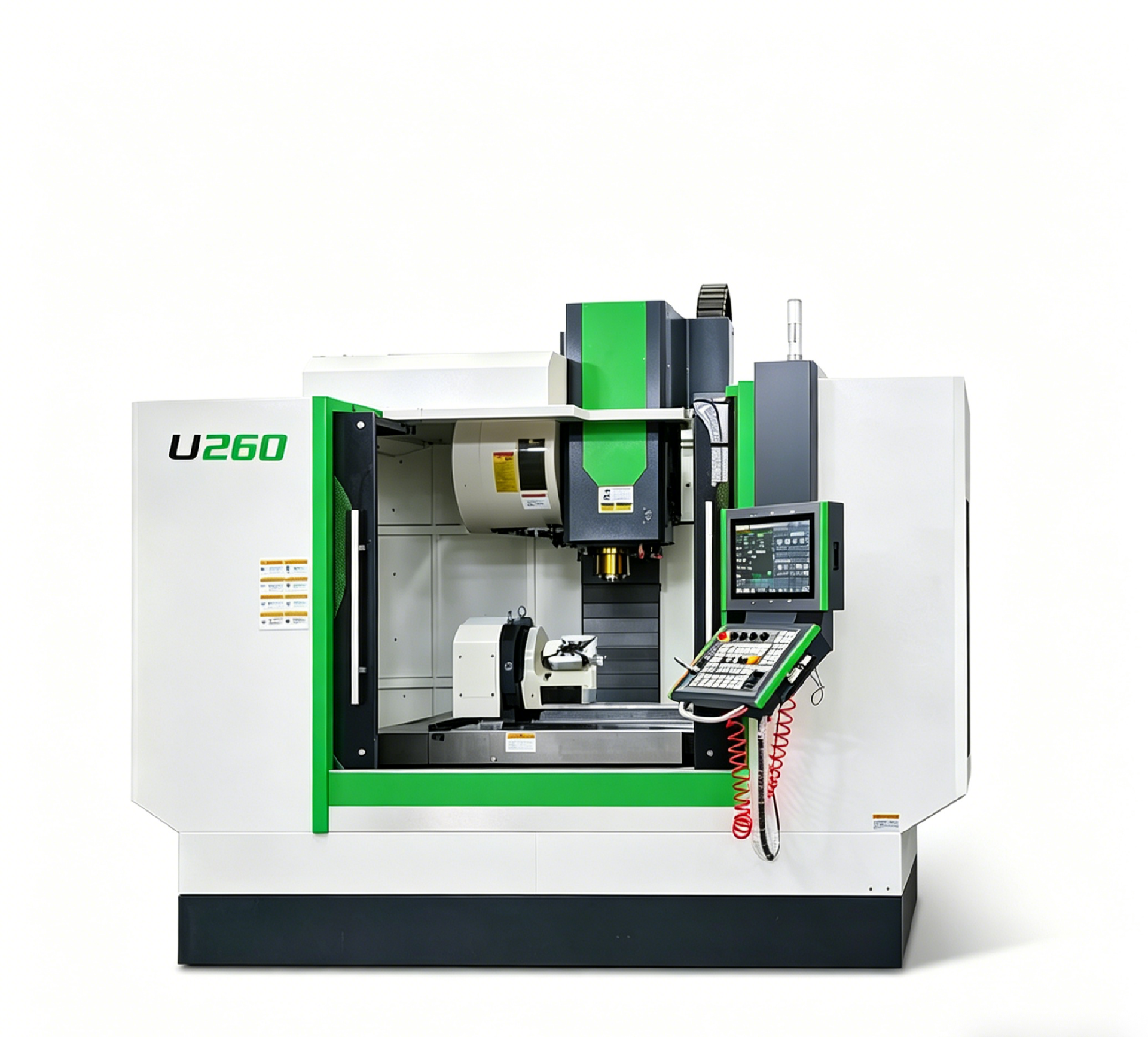

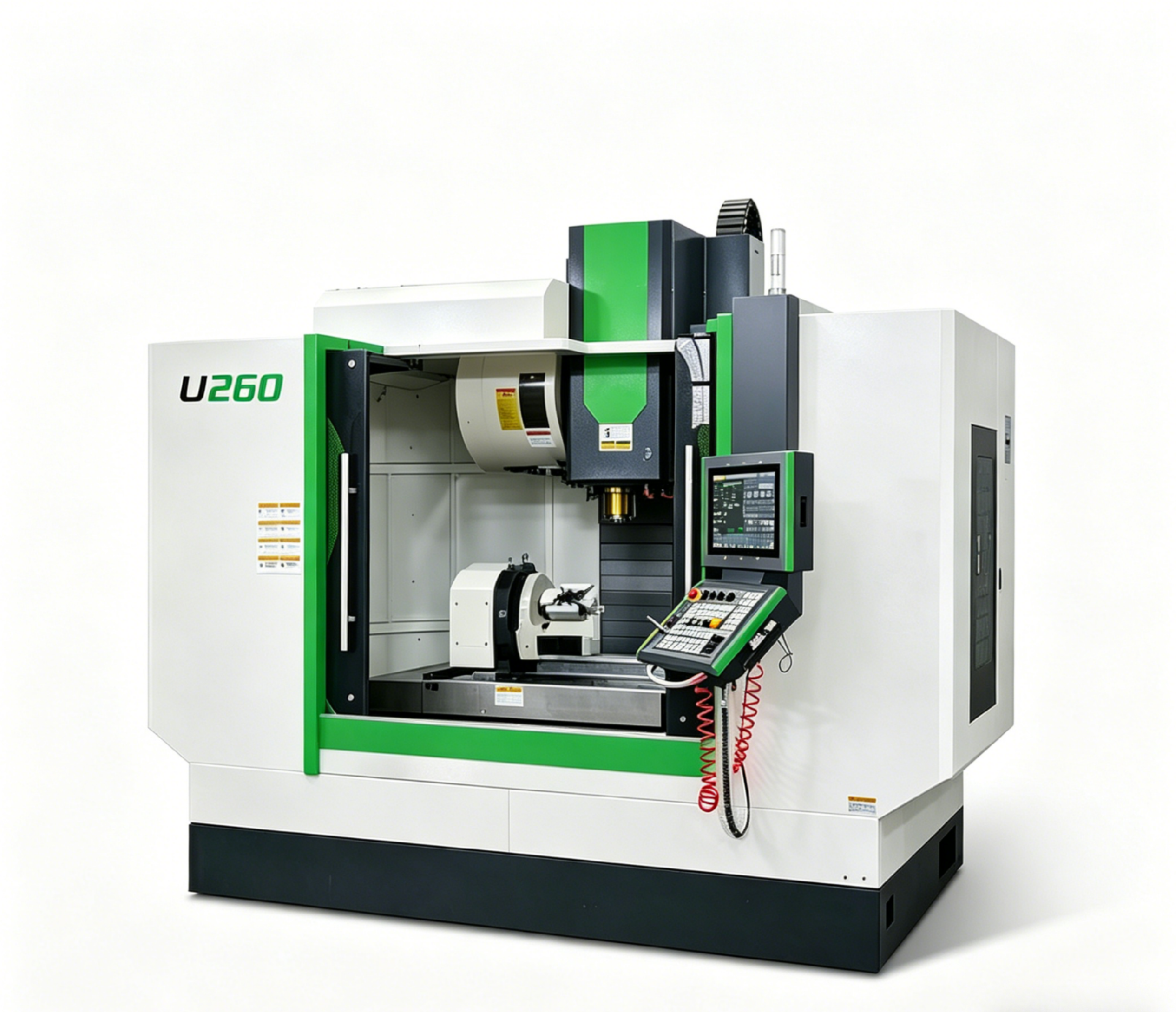

Centro de usinagem compacto de 5 eixos U260

Características chave

Ocupa pouco espaço, com cursos de 850 x 600 x 600 mm

O U260 cobre um envelope de trabalho de 850 / 600 / 600 mm com uma faixa de usinagem de 380 x 300 mm, por isso encaixa em uma célula ou em um box pequeno sem abrir mão do curso que a maioria dos insertos de molde e das carcaças pequenas exige.

Mesa rotativa de acionamento direto nos dois eixos

Uma mesa de flange de 260 mm com furo passante de 50 mm suporta até 80 kg. Os dois eixos são de acionamento direto, então não há engrenagem sem-fim para desgastar e a indexação permanece consistente ao longo de longas séries de produção.

Fuso de acionamento direto de 11 kW a 12.000 rpm

O fuso mecânico chega a 12.000 rpm com 11 kW de potência em um cone BBT40. Isso cobre trabalhos em alumínio, latão e aço leve com fresas de pequeno a médio porte.

Deslocamento rápido de 24 m/min com eixos A e C rápidos

O deslocamento rápido chega a 24 m/min em X, Y e Z, enquanto os eixos A e C indexam a 150 rpm e 300 rpm. O avanço de corte é de 10 m/min linear e de até 10.000 mm/min no eixo C, o que mantém curto o tempo sem corte em peças com muitos recursos.

Aplicações Primárias

O U260 atende trabalhos pequenos e de alta variedade que precisam sair prontos da máquina:

• Insertos de molde pequenos e porta-eletrodos que exigem acesso a rebaixos e paredes laterais.
• Peças de instrumentos odontológicos e médicos em aço inoxidável e titânio.
• Corpos de conectores, carretéis de válvula e pequenos componentes de potência fluida.
• Lotes de usinagem sob demanda em que um setup de 5 eixos substitui duas ou três operações de 3 eixos.

Por que escolher o U260?

Escolha o U260 quando a peça é pequena, mas a geometria não é simples. Ele é a porta de entrada para o trabalho de cinco eixos na linha Handemo e compartilha o controle e a linguagem de ferramentas com o restante da linha, então os operadores transitam entre máquinas sem uma nova curva de aprendizado. Se as suas peças forem maiores, suba para o U400. Se a mesma peça também precisar de torneamento, uma máquina de fresamento-torneamento normalmente supera dois setups separados.
