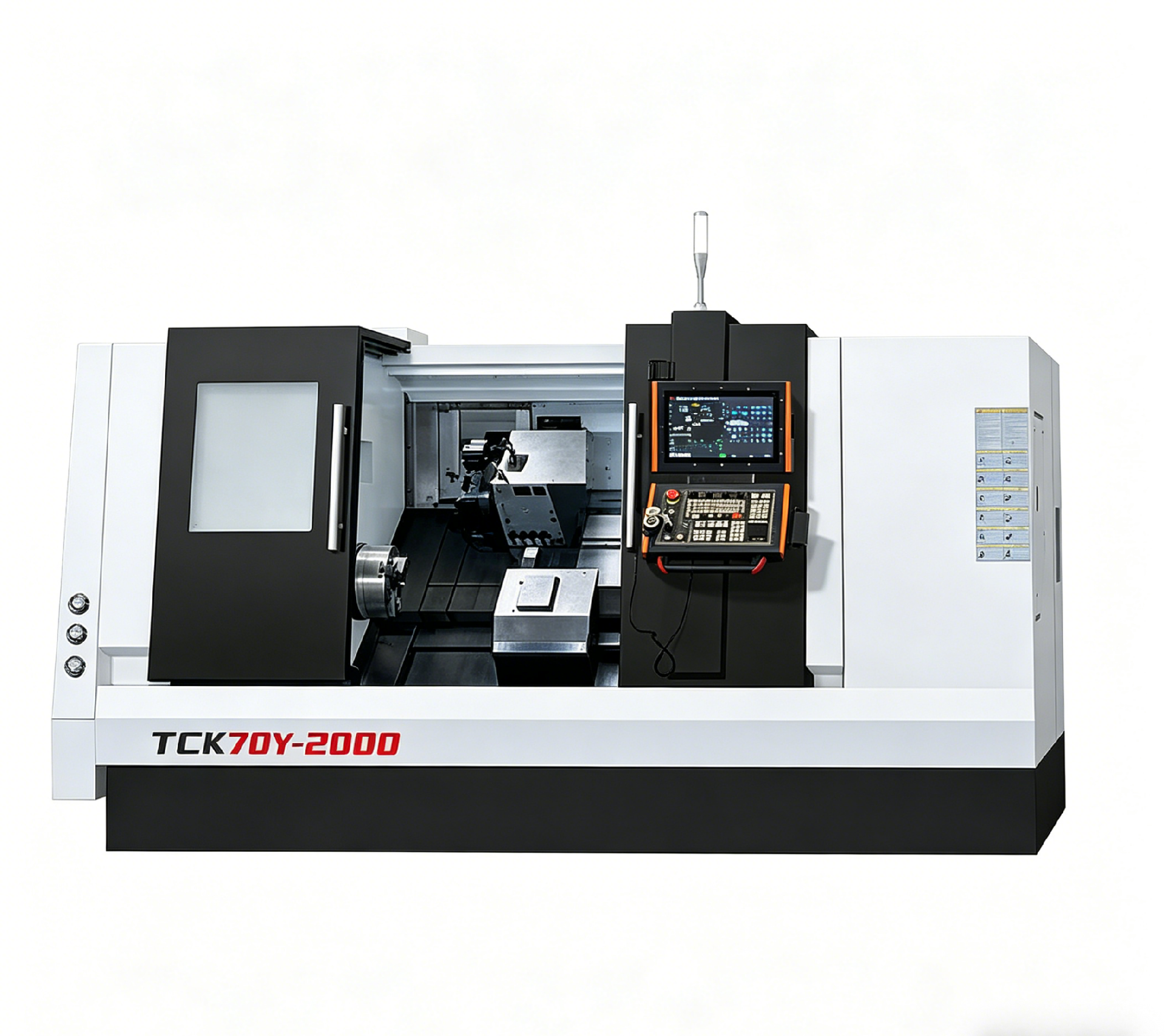

Máquina CNC de torneamento e fresamento 70Y
Máquinas CNC de torneamento e fresamento / Centros de torneamento e fresamento com torre motorizada e eixo Y
Especificações técnicas
Parâmetros dos Detalhes do Produto
Características chave

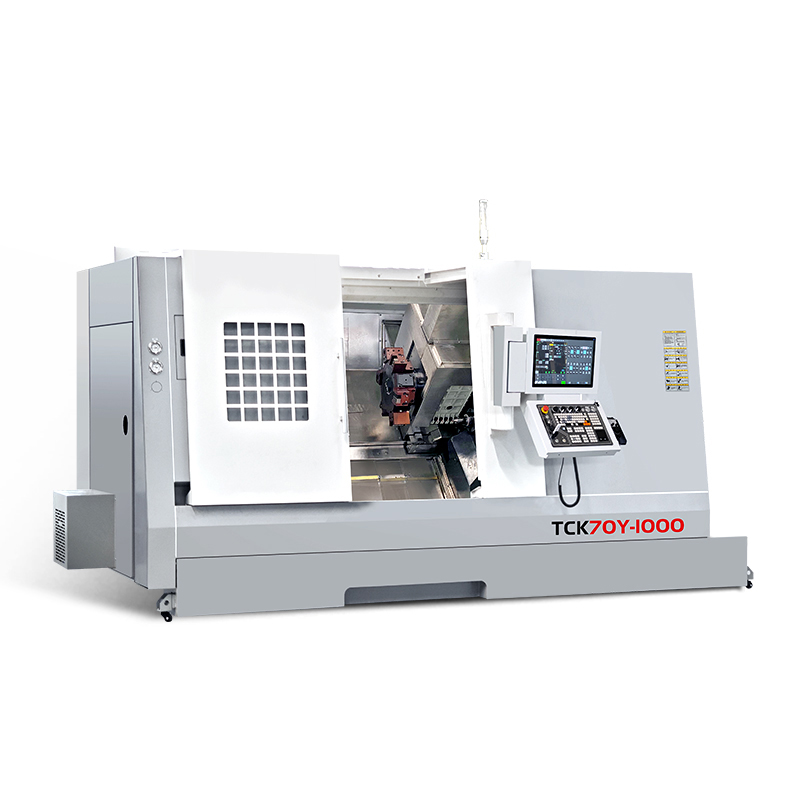

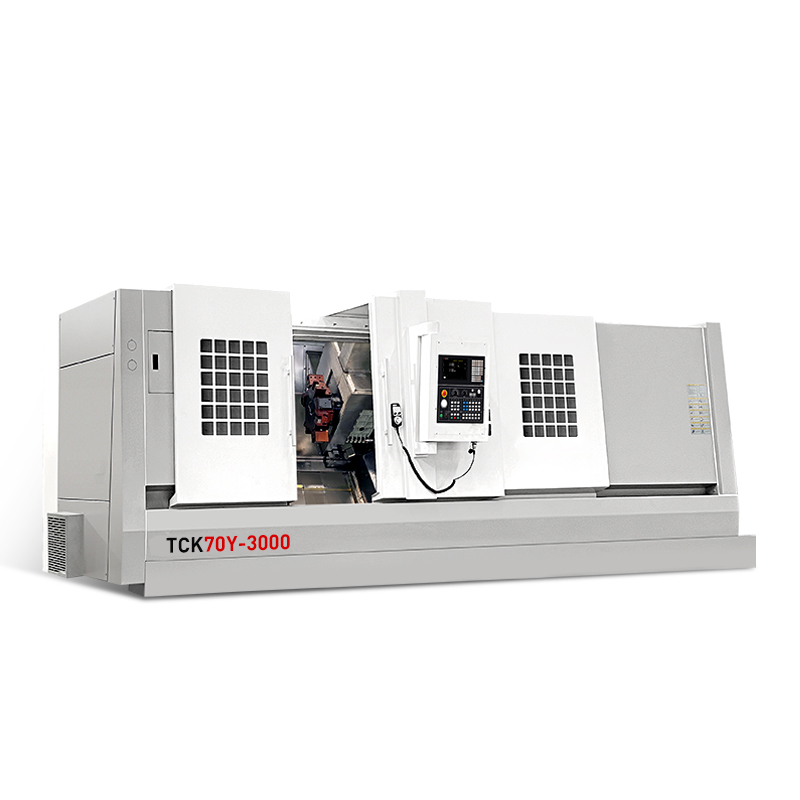

Quatro comprimentos de barramento, de 1000 mm a 3000 mm
A linha 70Y cobre 1000, 1500, 2000 e 3000 mm de comprimento máximo de corte, todos compartilhando giro sobre o barramento de 720 mm e diâmetro máximo de corte de 480 mm. Um único modelo de máquina escala conforme a peça, o que simplifica a manutenção e o treinamento dos operadores.

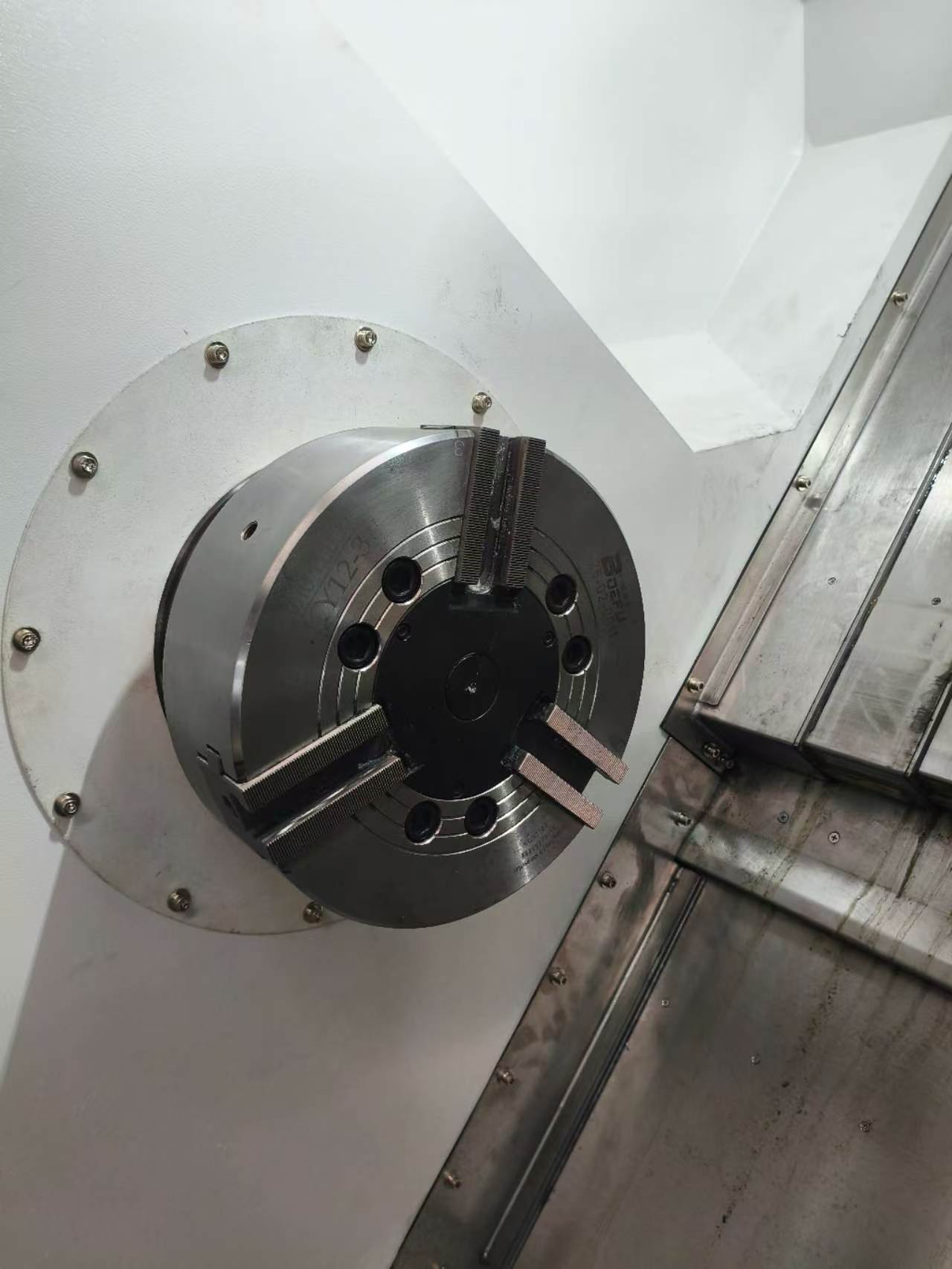

Fuso A2-8 com furo de 85 mm
Um furo de fuso de 85 mm e nariz A2-8 atendem trabalho de barra e de eixos em rotações de até 3.000 rpm, acionados por um motor de fuso de 37 kW.
Curso do eixo Y de mais ou menos 75 mm
O eixo Y se desloca 75 mm para cada lado do centro, o que é suficiente para furos transversais, faces planas e recursos excêntricos em eixos que, de outra forma, precisariam de uma segunda máquina.

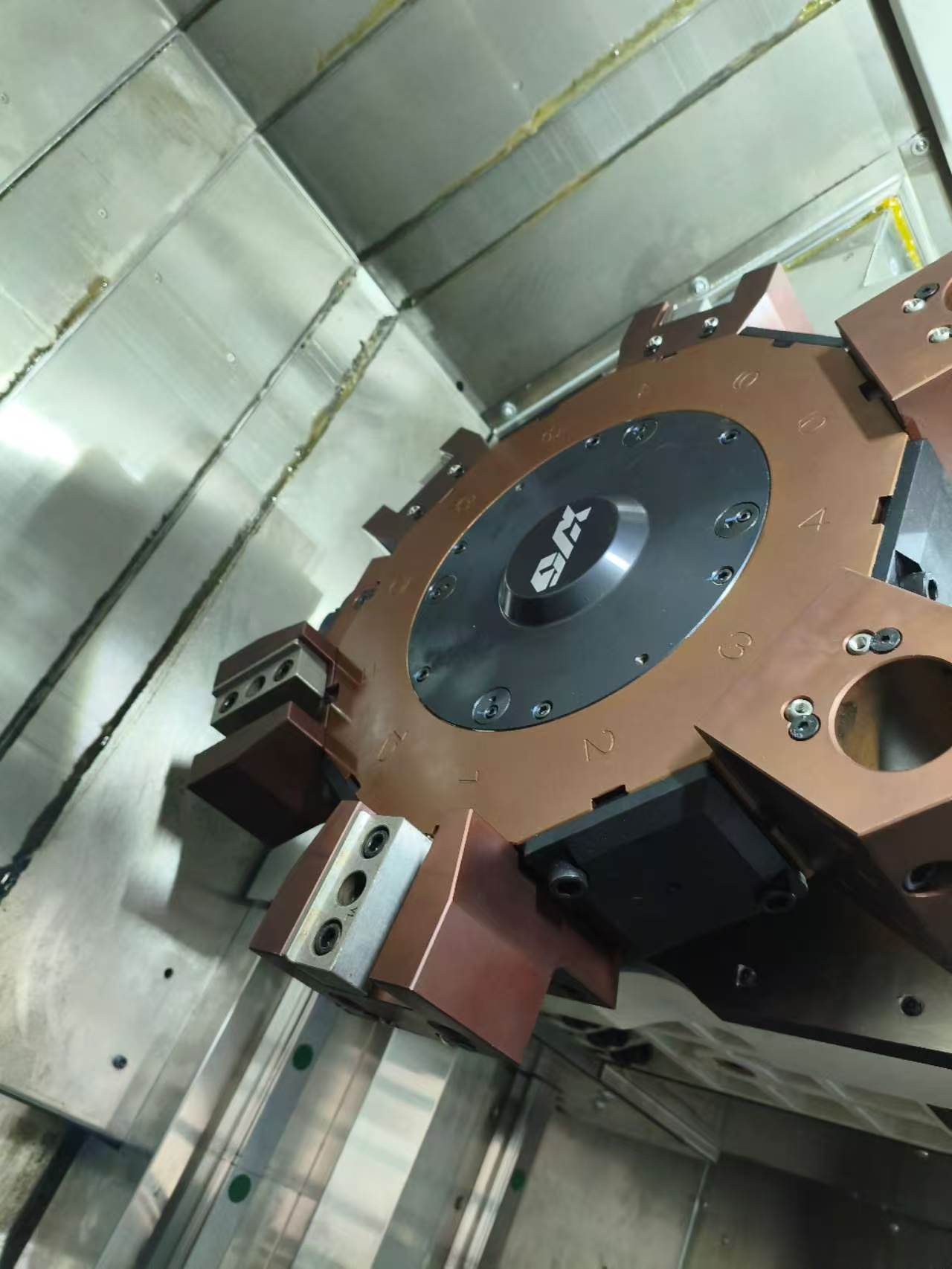

Revólver motorizado de 12 posições
Um revólver motorizado de 12 posições carrega ferramentas acionadas para cortes de torneamento e de fresamento em um único programa, reduzindo o tempo de setup em peças que antes trocavam de máquina no meio do processo.
Aplicações Primárias
A linha 70Y atende eixos longos e peças torneadas com recursos fresados:
- Eixos de transmissão, fusos e componentes de eixos com até 3.000 mm de comprimento.
- Hastes de cilindro hidráulico e peças de pistão.
- Eixos de bomba e de motor com chavetas e furos transversais.
- Rolos e luvas para máquinas pesadas.
Por que escolher o 70Y?
Escolha um 70Y quando suas peças são longas e têm recursos que um torno comum não alcança. Os quatro comprimentos de barramento significam que você casa a máquina com a peça mais longa que espera produzir, em vez de comprar curso que nunca vai usar. Comece com o modelo de 1000 mm e avance no barramento conforme a peça crescer. Para peças mais curtas e mais complexas, o TCK6050Y é a opção mais adequada, e esta comparação explica quando uma máquina de fresamento-torneamento justifica o seu custo.
Parâmetros do produto
| Especificações | TCK70Y-1000 | TCK70Y-1500 | TCK70Y-2000 | TCK70Y-3000 |
| Max. diâmetro de giro na cama (mm) | 720 | 720 | 720 | 720 |
| Comprimento máximo de corte (mm) | 1000 | 1500 | 2000 | 3000 |
| Max. diâmetro de corte (mm) | 480 | 480 | 480 | 480 |
| Tipo de fuso nasal | A2-8 | A2-8 | A2-8 | A2-8 |
| Diâmetro do orifício do eixo principal (mm) | 85 | 85 | 85 | 85 |
| Faixa de velocidade de rotação (rpm) | 3000 | 3000 | 3000 | 3000 |
| Potência do motor do fuso (kW) | 37 | 37 | 37 | 37 |
| Velocidade de movimento rápida do eixo X/Y/Z(mm) | 12/12/16 | 12/12/16 | 12/12/16 | 12/12/16 |
| Viagens de eixo X(mm) | 300 | 300 | 300 | 300 |
| Viagens de eixo Z(mm) | 1020 | 1020 | 2000 | 3000 |
| Viagens de eixo Y(mm) | ±75 | ±75 | ±75 | ±75 |
| Forma padrão do suporte da faca | Torre de ferramentas acionada de 12 posições | Torre de ferramentas acionada de 12 posições | Torre de ferramentas acionada de 12 posições | Torre de ferramentas acionada de 12 posições |
| Tamanho da máquina (mm) | 3950L*2160W*2485H | 4370L*2350W*2235H | 4850L*2030W*2375H | 5850L*2030W*2375H |
| Peso da máquina (KG) | 8000 | 9500 | 11000 | 12000 |
Sua preocupação
Nosso compromisso
01Pagou o sinal, a produção não foi agendada e a data de entrega não está definida.
✓Confirmamos seu cronograma de produção por escrito antes do início e atualizamos você em tempo real sobre cada etapa.
02Comprou mais barato em outro lugar e descobriu que peças-chave foram trocadas.
✓Peças originais e produção própria, compartilhamos dados de inspeção antes do envio.
03Mercadoria parada na fronteira por falta de documentos, licenças ou controle de exportação de bens de duplo uso.
✓Equipe aduaneira interna e declaração em conformidade para bens de duplo uso, é nosso trabalho diário.
04Reservas canceladas, taxas extras surpresa no destino, máquinas danificadas ou enferrujadas no transporte.
✓Embalagem cuidadosa e gestão logística. Se algo der errado, avisamos você primeiro.
05Máquina parada, ninguém para contatar, peças de reposição demoram meses.
✓Atendimento em 24h com registros rastreáveis, kit de peças sobressalentes incluso na embalagem.
06Fica pressionado para decidir, mas as perguntas importantes nunca são respondidas.
✓Respondemos tudo o que você perguntar, contato apenas em marcos importantes, sem spam e cobranças.
07Não sabe se a cotação vem de uma fábrica real ou de um intermediário.
✓Mais de 1000 colaboradores e fábrica de 220.000 m². Visite e nos confirme pessoalmente quando quiser.
Solicitar orçamento
Precisa de uma máquina adequada à sua linha de produção? Envie os desenhos das peças e o tamanho do lote — nossos engenheiros recomendam o modelo, as ferramentas e o dispositivo de fixação.
Fale com a Handemo CNC: sales1@handemocnc.com ou WhatsApp +86 135 6320 3038. Você também pode enviar uma consulta aqui.
Perguntas frequentes
Perguntas Mais Frequentes
Qual é a quantidade mínima de encomenda para esta máquina?
Aceitamos ordens de 1 unidade. Cada máquina é fabricada para encomendar com inspeção de qualidade total, e o tempo de lead depende do modelo e dos requisitos de personalização. Contate nossa equipe de vendas para os tempos atuais.
A máquina pode ser personalizada para a minha aplicação?
Sim. A Handemo oferece personalização, incluindo opções de fusos, sistemas de controle CNC (Fanuc, Siemens, GSK ou outros), integração de automação, configurações do 4o/5o eixo, transportadores de chips e ferramentas especiais. Diga-nos seus requisitos de peça de trabalho e vamos propor a melhor configuração.
Você fornece instalação e treinamento?
Sim. Nós fornecemos instalação e comissionamento no local, treinamento do operador e documentação técnica. Suporte de vídeo remoto também está disponível para solução de problemas e otimização após a entrega.
Qual é a sua política de garantia?
Garantia padrão cobre a máquina-ferramenta por 12 meses a partir da instalação, incluindo suporte de peças de reposição. Garantia estendida e programas de manutenção preventiva estão disponíveis mediante solicitação.
Como envia a máquina e quanto tempo demora a entrega?
Nós exportamos em todo o mundo por container ou break-bulk transporte com embalagem profissional. O tempo de entrega depende do país de destino e do modelo solicitado. Nossa equipe de exportação gerencia todo o processo logístico, incluindo documentação aduaneira.
Posso visitar a fábrica de Handemo antes de encomendar?
Certamente. Os clientes são bem-vindos a visitar nossa fábrica em Shandong, China para inspeção de máquinas, testes de corte e discussão cara a cara. Nós regularmente hospedamos clientes internacionais de mais de 150 países.
