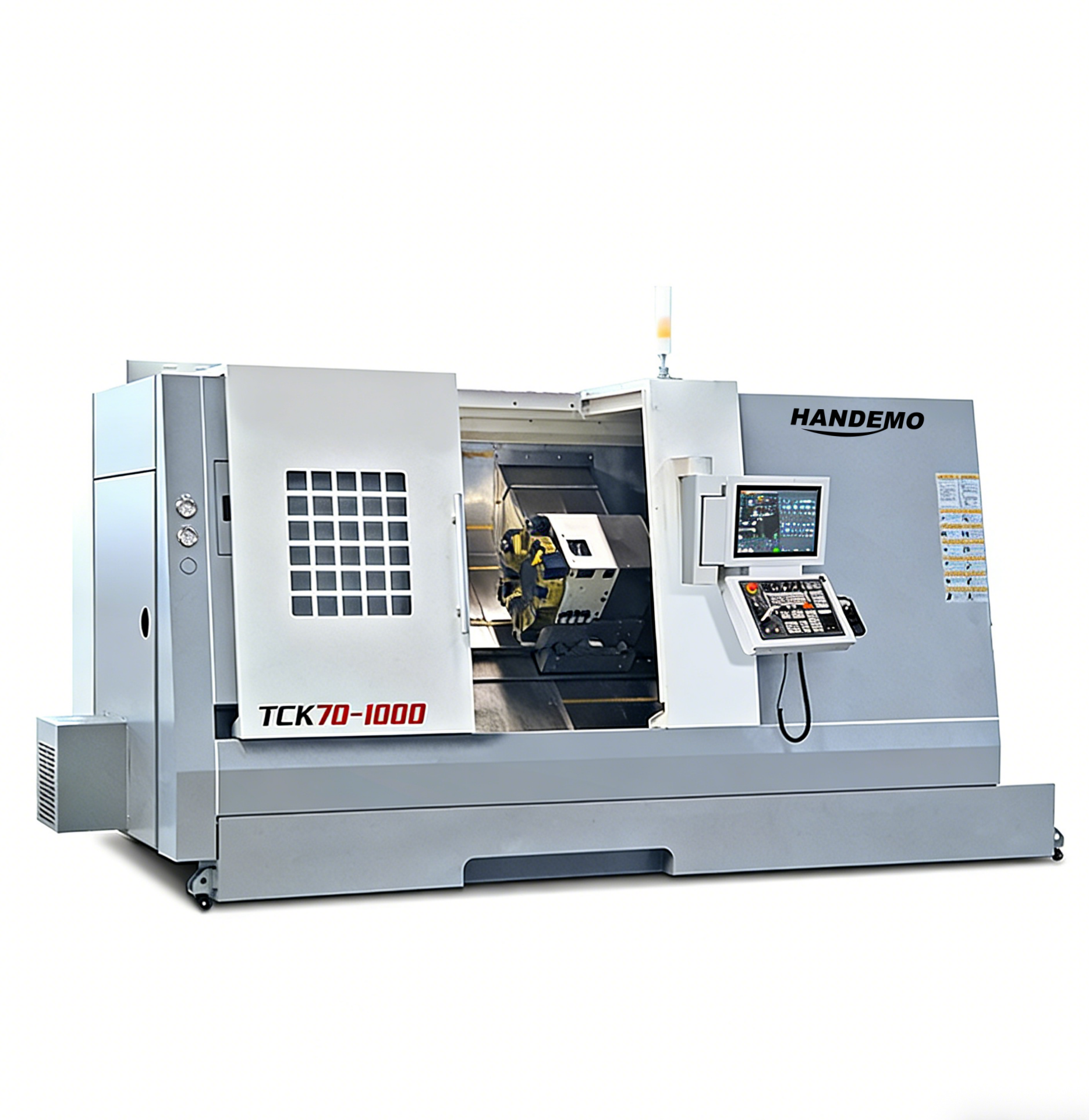

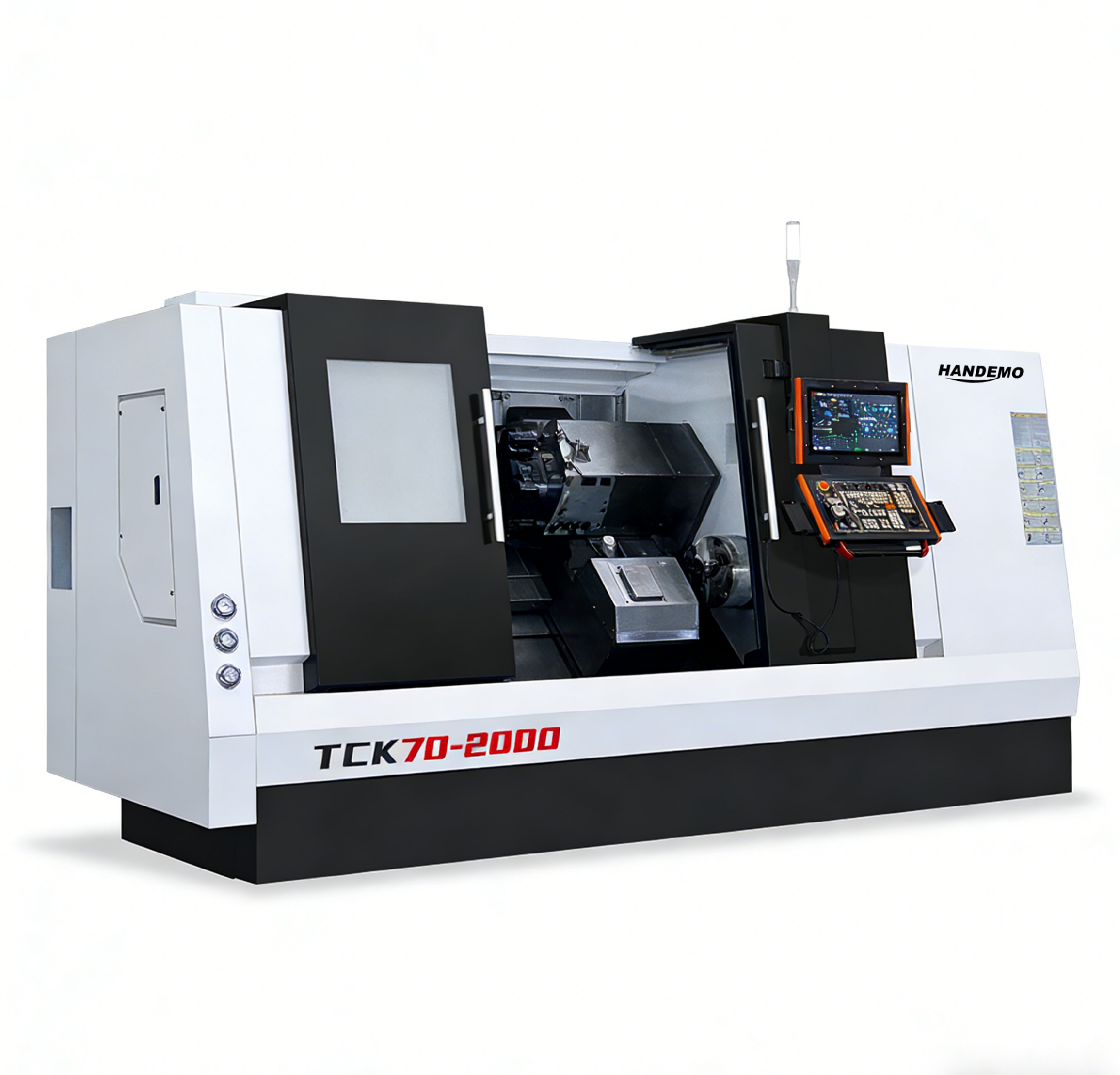

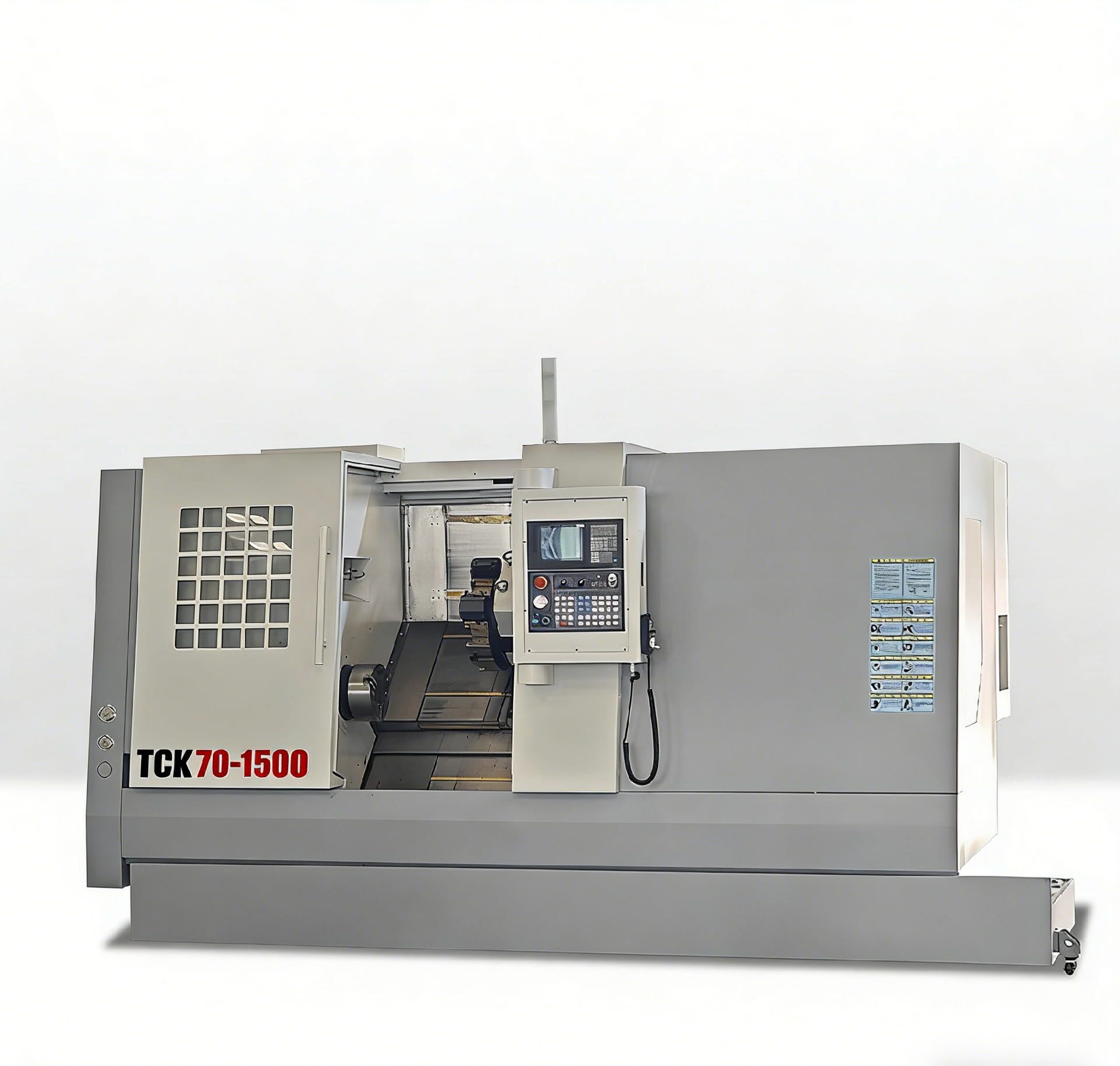

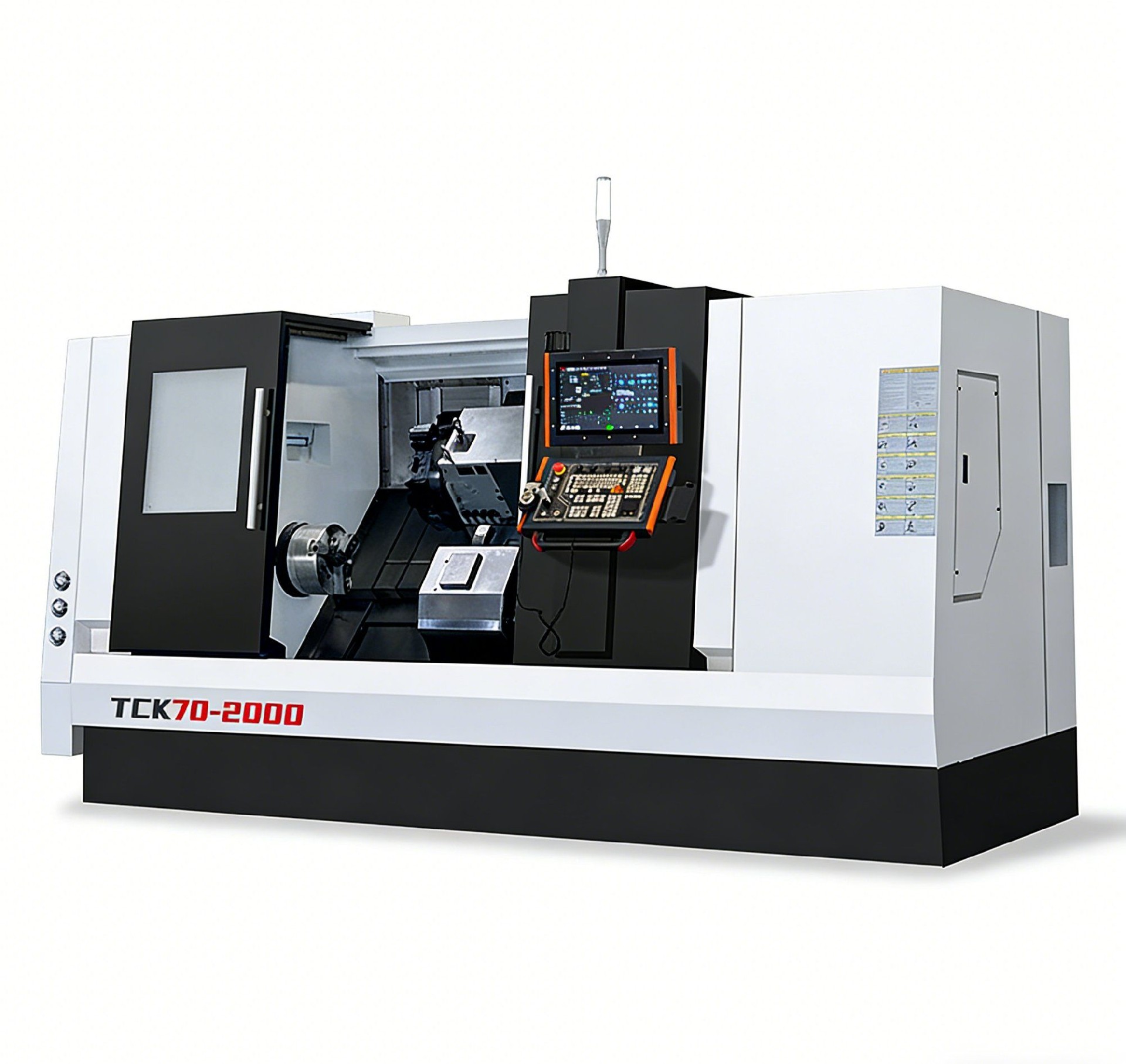

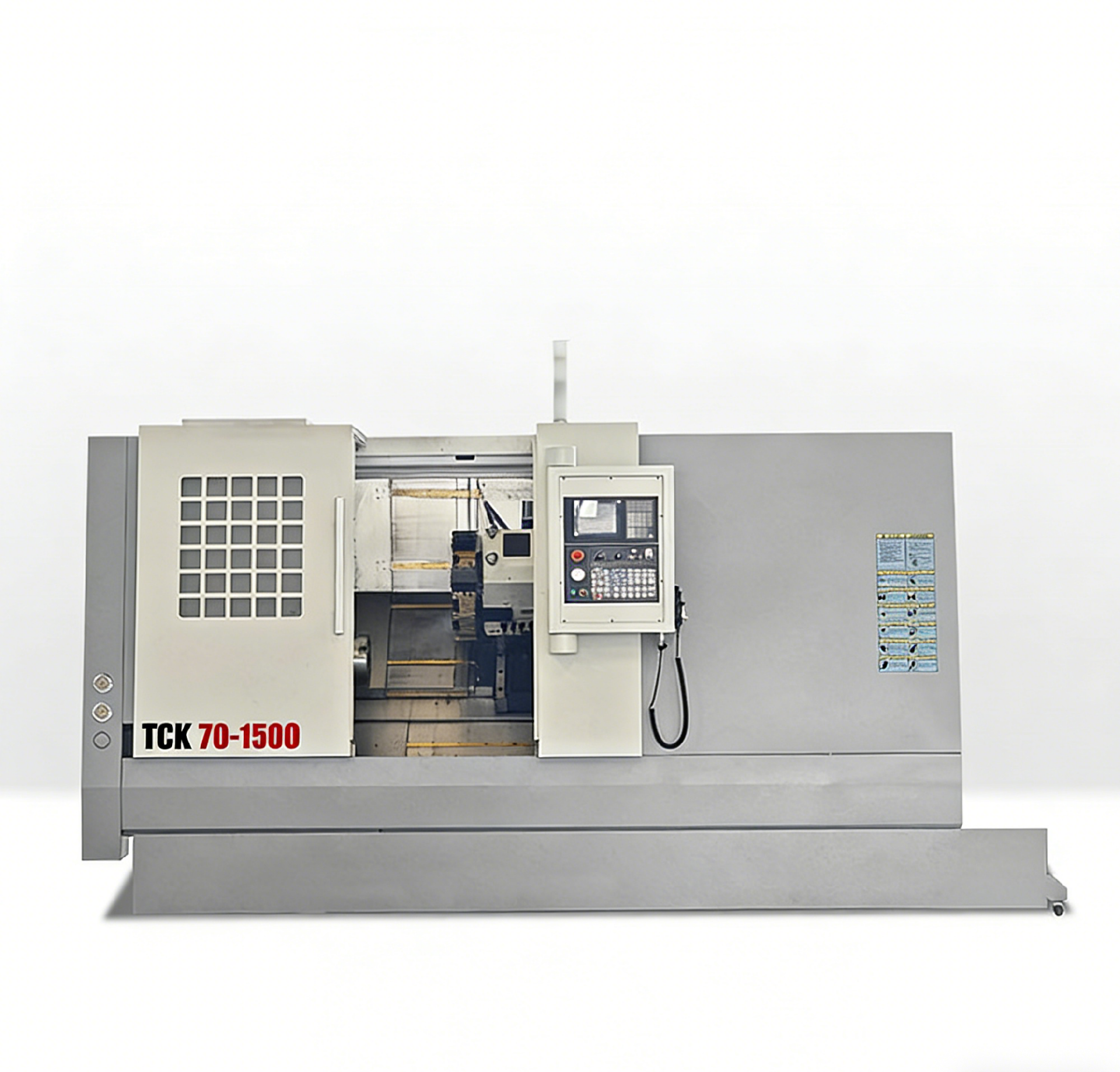

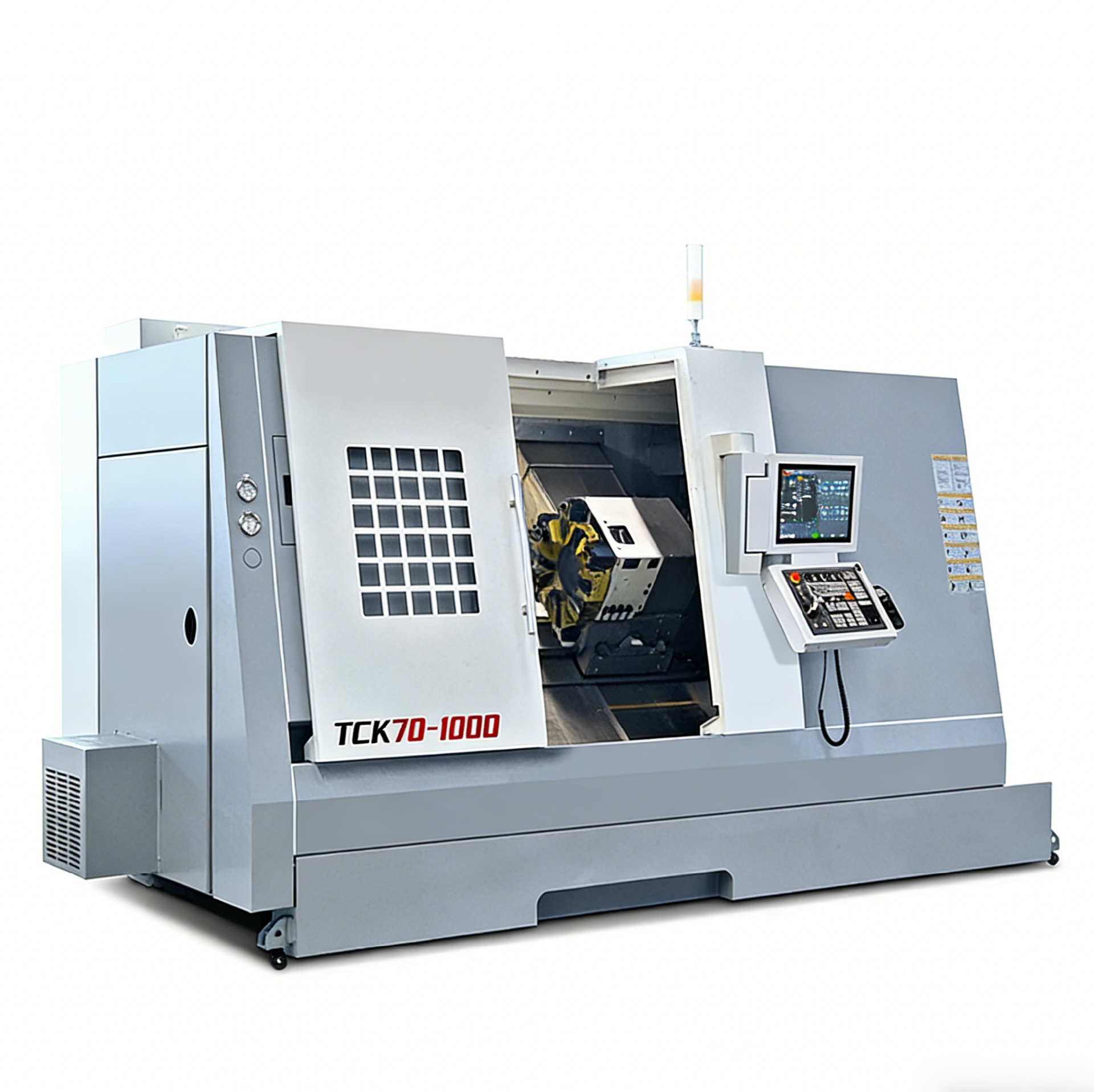

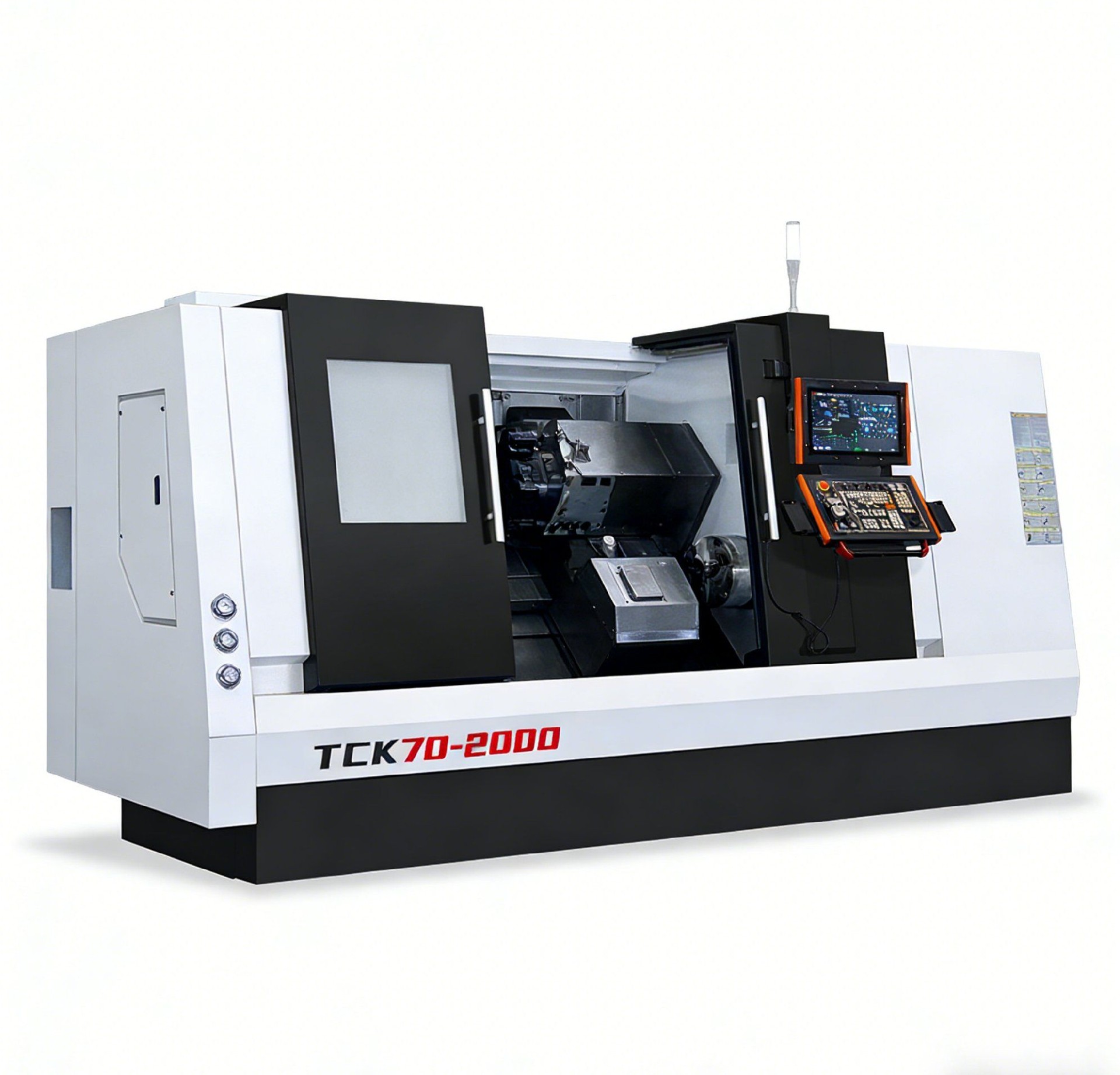

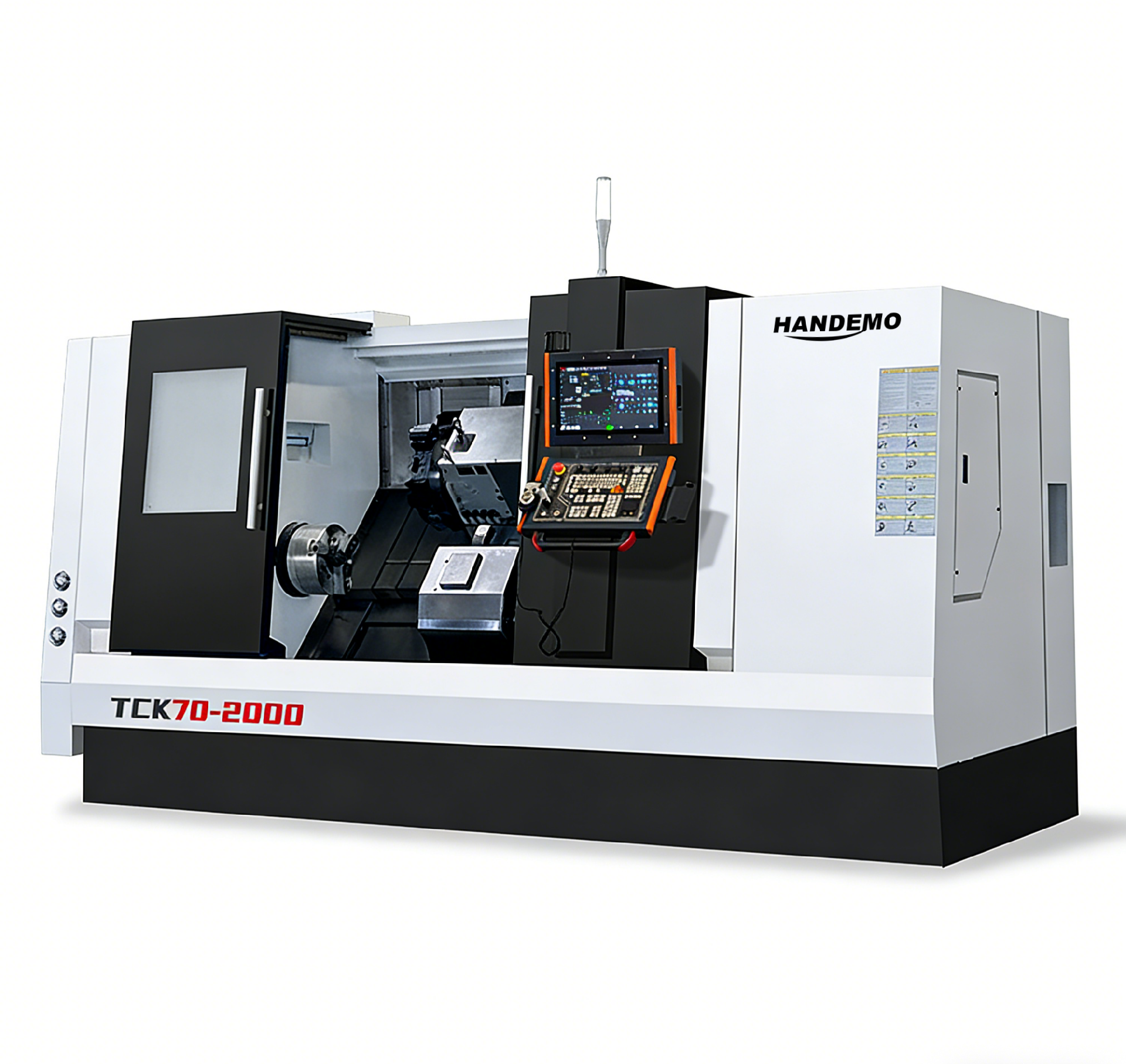

Modelo de alta eficiência e uso geral TCK70
Tornos CNC de leito inclinado / Tornos CNC de leito inclinado para uso geral
Especificações técnicas
Parâmetros dos Detalhes do Produto
Características chave
Três comprimentos de barramento: 1500, 2000 e 3000 mm
O TCK70 cobre 1500, 2000 e 3000 mm de comprimento máximo de torneamento com giro sobre o barramento de 720 mm. Uma única plataforma de fuso escala com o comprimento da peça, então um volume crescente de trabalho não obriga a trocar de família de máquina.

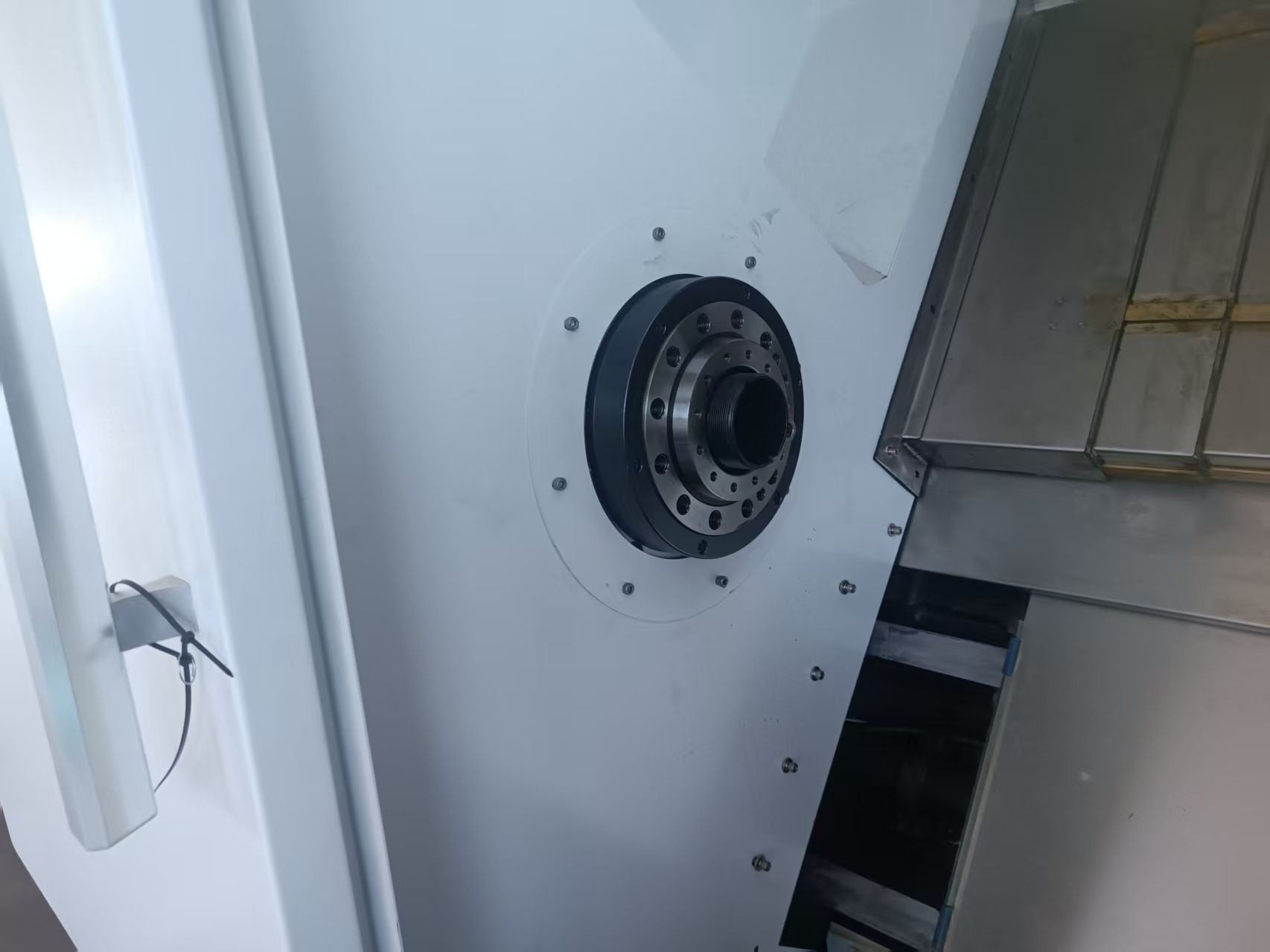

Nariz de fuso A2-8 ou A2-11
As opções de fuso vão de um furo de 80 mm com capacidade de barra de 70 mm até um furo de 120 mm com capacidade de barra de 90 mm. Oficinas que torneiam conexões pequenas e flanges maiores podem escolher a versão que combina com o seu trabalho.
Motor de fuso de 18,5 kW
Um motor de fuso de 18,5 kW entrega o torque para passes de desbaste em aço e ferro fundido sem perder rotação, o que mantém os tempos de ciclo previsíveis ao longo de um lote.
Deslocamentos rápidos de 12/16 m/min no barramento mais curto
O deslocamento rápido em X e Z chega a 12 e 16 m/min no modelo de 1500 mm, com 250 mm de curso em X e 1520 mm de curso em Z. Curso Z longo e posicionamento rápido encurtam o tempo entre cortes.
Aplicações Primárias
A linha TCK70 é para trabalho de torneamento de uso geral, de flanges a eixos longos:
- Flanges, cubos e peças do tipo disco fixadas em placa ou dispositivo.

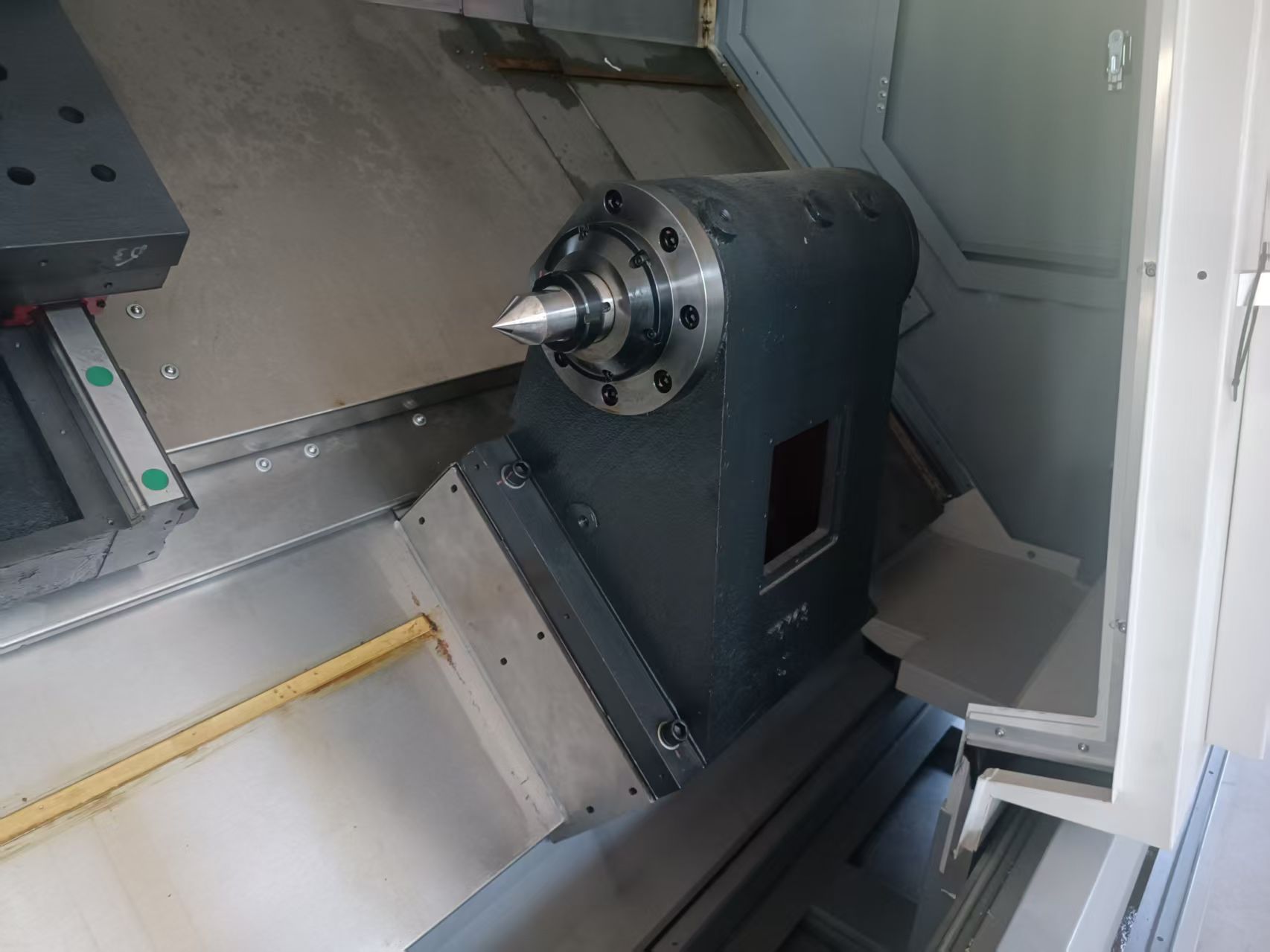

- Eixos e rolos torneados entre pontas com apoio da contraponta.
- Componentes de cilindros hidráulicos e pneumáticos.
- Peças de máquinas em geral em aço, ferro fundido e metais não ferrosos.
Por que escolher o TCK70?
O TCK70 é o cavalo de batalha da linha de barramento inclinado: três comprimentos de barramento, dois tamanhos de fuso e um barramento a 45 graus que deixa os cavacos caírem para longe da zona de corte. Um barramento inclinado também deixa o operador mais próximo do trabalho, o que importa em eixos longos, onde os cavacos tendem a se acumular atrás da ferramenta. Para trabalho industrial pesado, o TCK6350B carrega mais massa; para peças que também precisam de fresamento, uma máquina de fresamento-torneamento economiza um setup.
Parâmetros do produto
| Especificações | TCK70-1500 | TCK70-2000 | TCK70-3000 |
| Max. balanço sobre a cama (mm) | 720 | 720 | 720 |
| Comprimento máximo de rotação (mm) | 1500 | 2000 | 3000 |
| Max. diâmetro de viragem (mm) | 500 | 630 | 630 |
| Max. balanço sobre cross slide( mm) | 420 | 420 | 420 |
| Tipo / código do nariz do eixo | A2-8/A2-11 | A2-8/A2-11 | A2-8/A2-11 |
| Diâmetro do furo do eixo(mm) | 80 | 120 | 120 |
| Capacidade máxima de barrati( mm) | 70 | 90 | 90 |
| Potência de saída do motor do fuso (kW) | 18.5 | 18.5 | 18.5 |
| Velocidade de passagem rápida (m/min) | 12 | 10 | 10 |
| Eixo Z (m/min) | 16 | 10 | 10 |
| Viagens – Eixo X(mm)) | 250 | 320 | 320 |
| Cursos – eixo Z (mm) | 1520 | 2050 | 3050 |
| Viagens de cauda(mm) | 1400 | 1950 | 2800 |
| Quil de caudal diâmetro (mm) | 110 | 110 | 110 |
| Curso da luva do contraponto (mm) | 100 | 100 | 100 |
| Aprox. bruto nósight(mm) | 8500 | 9500 | 11000 |
Sua preocupação
Nosso compromisso
01Pagou o sinal, a produção não foi agendada e a data de entrega não está definida.
✓Confirmamos seu cronograma de produção por escrito antes do início e atualizamos você em tempo real sobre cada etapa.
02Comprou mais barato em outro lugar e descobriu que peças-chave foram trocadas.
✓Peças originais e produção própria, compartilhamos dados de inspeção antes do envio.
03Mercadoria parada na fronteira por falta de documentos, licenças ou controle de exportação de bens de duplo uso.
✓Equipe aduaneira interna e declaração em conformidade para bens de duplo uso, é nosso trabalho diário.
04Reservas canceladas, taxas extras surpresa no destino, máquinas danificadas ou enferrujadas no transporte.
✓Embalagem cuidadosa e gestão logística. Se algo der errado, avisamos você primeiro.
05Máquina parada, ninguém para contatar, peças de reposição demoram meses.
✓Atendimento em 24h com registros rastreáveis, kit de peças sobressalentes incluso na embalagem.
06Fica pressionado para decidir, mas as perguntas importantes nunca são respondidas.
✓Respondemos tudo o que você perguntar, contato apenas em marcos importantes, sem spam e cobranças.
07Não sabe se a cotação vem de uma fábrica real ou de um intermediário.
✓Mais de 1000 colaboradores e fábrica de 220.000 m². Visite e nos confirme pessoalmente quando quiser.
Solicitar orçamento
Precisa de uma máquina adequada à sua linha de produção? Envie os desenhos das peças e o tamanho do lote — nossos engenheiros recomendam o modelo, as ferramentas e o dispositivo de fixação.
Fale com a Handemo CNC: sales1@handemocnc.com ou WhatsApp +86 135 6320 3038. Você também pode enviar uma consulta aqui.
Perguntas frequentes
Perguntas Mais Frequentes
Qual é a quantidade mínima de encomenda para esta máquina?
Aceitamos ordens de 1 unidade. Cada máquina é fabricada para encomendar com inspeção de qualidade total, e o tempo de lead depende do modelo e dos requisitos de personalização. Contate nossa equipe de vendas para os tempos atuais.
A máquina pode ser personalizada para a minha aplicação?
Sim. A Handemo oferece personalização, incluindo opções de fusos, sistemas de controle CNC (Fanuc, Siemens, GSK ou outros), integração de automação, configurações do 4o/5o eixo, transportadores de chips e ferramentas especiais. Diga-nos seus requisitos de peça de trabalho e vamos propor a melhor configuração.
Você fornece instalação e treinamento?
Sim. Nós fornecemos instalação e comissionamento no local, treinamento do operador e documentação técnica. Suporte de vídeo remoto também está disponível para solução de problemas e otimização após a entrega.
Qual é a sua política de garantia?
Garantia padrão cobre a máquina-ferramenta por 12 meses a partir da instalação, incluindo suporte de peças de reposição. Garantia estendida e programas de manutenção preventiva estão disponíveis mediante solicitação.
Como envia a máquina e quanto tempo demora a entrega?
Nós exportamos em todo o mundo por container ou break-bulk transporte com embalagem profissional. O tempo de entrega depende do país de destino e do modelo solicitado. Nossa equipe de exportação gerencia todo o processo logístico, incluindo documentação aduaneira.
Posso visitar a fábrica de Handemo antes de encomendar?
Certamente. Os clientes são bem-vindos a visitar nossa fábrica em Shandong, China para inspeção de máquinas, testes de corte e discussão cara a cara. Nós regularmente hospedamos clientes internacionais de mais de 150 países.
